匯民防爆 | 防爆電氣設備中的電導線聯接

文字:[大][中][小] 手機頁面二維碼 2022/4/25     瀏覽次數:

  在增安型防爆電氣設備中,輸電線(電導體)聯接可以分成外界電纜線進到增安機殼內的聯接(通稱外界防爆電氣設備聯接)和增安機殼內部結構各防爆電氣電子器件間的防爆電氣聯接(通稱內部結構防爆電氣聯接)。無論是外界防爆電氣聯接或是內部結構防爆電氣聯接,正常情況下,都應當應用銅芯電纜(輸電線),由于銅芯電纜的沖擊韌性高,并且銅線的電阻也小,導電率好。

  在開展外界防爆電氣設備聯接時,外界電纜線應當根據電纜線引進設備進到增安機殼內。電纜線在機殼內與聯接件(接線端子)開展防爆電氣聯接;聯接件的橫截面積應當足夠確??煽康赝ㄟ^防爆電氣設備的額定電流。

  在開展內部結構防爆電氣聯接時,全部聯接輸電線的擺放和排序都務必繞開高溫構件、運動構件。假若聯接輸電線較為長,還需要在遺婁鰓地區給予固定不動。除此之外,內部結構聯接輸電線不可有中間連接頭。

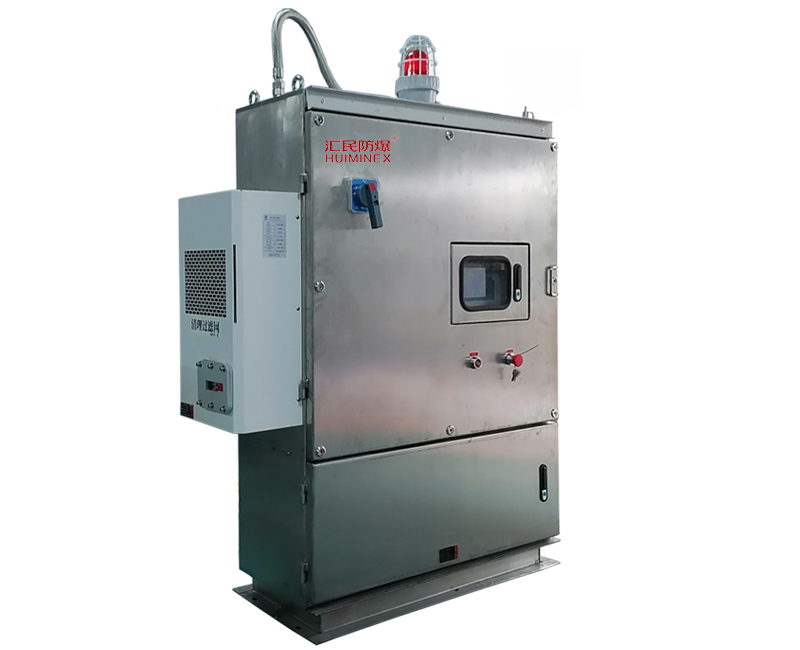

安徽匯民防爆電氣有限公司PXK不銹鋼通風防爆正壓柜

  全部聯接電線與布線靖子(飼如導電性螺檢)的聯接必需穩固靠譜,不可在防爆電氣設備運作環節中產生松脫,乃至輸電線從相接處滑脫。因此,大家可以采取下列的銜接方式。

  1.螺栓-螺帽式卡緊聯接

  當選用螺栓_螺帽式卡緊聯接時,輸電線的銅線應當經過布線頭(“O”形接線頭,不可應用“U”形布線頭)套在接線蟥子上,用螺帽卡緊。銅線與布線頭應當選用冷壓壓合聯接。自然,銅線還可以盤圈系結后經撼锝并歪平解決,與“O”形布線頭具備相同的實際效果。

  在螺栓一螺帽式卡緊聯接時,導電螺栓(接線端子)務必是銅制的,這也是毋庸置疑的。與此同時,螺帽和密封圈也一定要是銅制的,尤其是在通過大電流的情形下。除此之外,這類聯接還需要具備避免螺帽松脫的防橙措麓(例如,選用鋼制螺帽卡緊銅制螺帽,或其它的等效電路對策),并且,在聯接輸電線導電性曩栓不可產生旋轉。

  在具體工業生產使用中經常發覺,在螺栓一螺帽式卡緊聯接時,大家只是選用鋼制密封圈(平墊、彈簧墊圈)和鋼制螺帽開展卡緊。這樣的情況造成相接處的電阻值擴大,在經過電流,尤其是大電流時,這里的發燙很厲害,發生了“風險溫度”,燒毀了鄰近的絕緣層。這樣的事情多次產生,是有風險的事情。

  2、壓平板式卡緊聯接

  當選用壓平板式卡緊聯接時,大家可以選用圖1所顯示的構造。這類構造主要運用于電流量比較大的狀況。在這類壓平板式卡緊卡扣結構中,用以卡緊的螺絲或螺栓務必配備彈簧墊圈;它是一種十分關鍵的避免松脫的對策。

  并且,在這類聯接中,當電纜線銅線是環形時,與銅線觸碰的有關零件應當具備適度的傾斜度,例知,圖1中的壓板、電纜線銅線和載流電導體。適度的傾斜度可以使有關零件與電線電纜銅線保持良好的觸碰面積,減少回路電阻,減少觸碰溫度。

壓板式壓緊連接示意圖壓板式壓緊連接示意圖

  a)螺栓式布線蠟子b)壓釘式接線端子

  1-螺栓(螺絲) 2-壓板 3-緊固對策(彈簧墊圈) 4-電縮銅線5-載流電導體

  3.別的方法聯接

  在增安型防爆電氣設備內,除選用以上的輸電線接口方式外,大家還能夠采用例如壓接式聯接、焊接式接這種的等效電路接口方式開展輸電線聯接。

 ?、佼斶x用壓接式插接聯接時,這樣的接插件務必具備卡緊組織。壓接聯接,例如,插座插頭式的壓接聯接,經常用以機器設備內部結構輸電線的聯接。它的卡緊組織確保了壓接聯接不容易在防爆電氣設備運轉環節中產生脫落和滑脫。

 ?、诋斶x用插式聯接時,大家可以應用具備合理釋放壓力對策的接線端子。當電導體插進接線端子時,端子務必具備避免電導體拔出來的止動對策。

  在這類聯接中,肯定不允許應用沒有合理緊固方法的接線端子。例如,一些接線端子,只是寄希望于壓擠銅線的緊定螺釘做為釋放壓力對策,不可以視作合理的緊固對策,不可用以這類聯接。由于,在環境要素的效果下,鬃定螺絲與絕緣層件的相互配合將有可能發生不便,不能夠確保這類聯接持續保持安全靠譜。

 ?、郛斶x安全用焊接式聯接時,大家可以應用鍋焊方式。這類辦法一般適用防爆電氣設備內部結構輸電線的連接。必需時,在焊接處輸電線應當給予固定不動,防止電焊焊接點承擔多余的拉力。

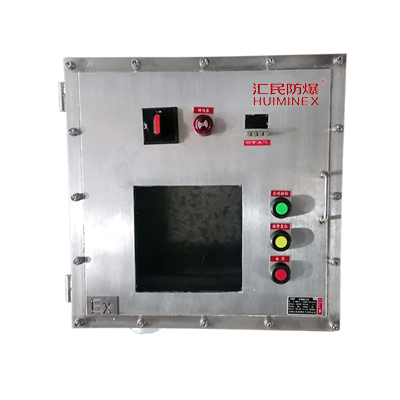

安徽匯民防爆電氣有限公司不銹鋼防爆動力配電箱

  在運用這些方式聯接時,最重要的是避免點焊“脫焊”。虛焊不但給電源電路運作導致不便,且還將會在長時聞通電狀況下造成無法容忍的高溫。

  此外,大家還可以選用別的等效電路的銜接方式,可是,聯接務必靠譜。

  全部這種規定全是為了確保相接處具備一個靠譜的防爆電氣設備接觸。倘若回路電阻大的話,相接處的溫度便會上升,相接處有可能變成一個“風險溫度”引燃源;萬一聯接處發生了松脫,乃至輸電線從相接處滑脫,相接處就會很有可能造成防爆電氣設備火花放電。這種全是無法容忍的。
