安徽匯民防爆電氣 | 防爆空調系統四大組成部件的設計要點

文字:[大][中][小] 手機頁面二維碼 2022/8/24     瀏覽次數:

防爆空調是由4個基礎部分即壓縮機、冷卻器、節流裝置、空調蒸發器構成。由銅管將四大件按一定次序連接成一個封閉系統,系統中充注一定量的冷媒。今日小編就給大家簡單介紹一下防爆空調的四大構件。

  一、壓縮機

  壓縮機是防爆空調的心臟,在制冷機組中壓縮機根據耗費機械動能,一方面縮小空調蒸發器排出低電壓冷媒蒸汽,使其變壓到常溫狀態冷疑所需要的冷凝壓力;另一方面帶來了冷媒在設備中流動所需要的驅動力。

  壓縮機機殼是通過厚鋼板密封性焊接制作而成的高壓容器,內制壓縮機電機、壓縮機部件、壓力保護設備、環境溫度保護設備等部件,輸電線選用密封方式與機殼融為一體,外界僅空出聯接電源插頭,確保機殼密閉性,其正常運轉壓力為0.4~2.0MPa。壓縮機工作的時候,根據吸進和排出來插口與外界冷卻器、空調蒸發器及管道聯接,總體形成一個封閉的內腔,內部結構為超過環境因素的壓力正壓力內腔。相匹配防爆電氣設備產品形式剖析得知,nC型防爆電氣設備中涉及到的氣密性構造商品,是由電弧焊接,如纖焊、 錫焊、電弧焊接或夾層玻璃與金屬溶接來實現密封性能,以阻攔外界空氣進到內部結構,使風險物質接觸不到引燃源,以此來實現防爆目的。

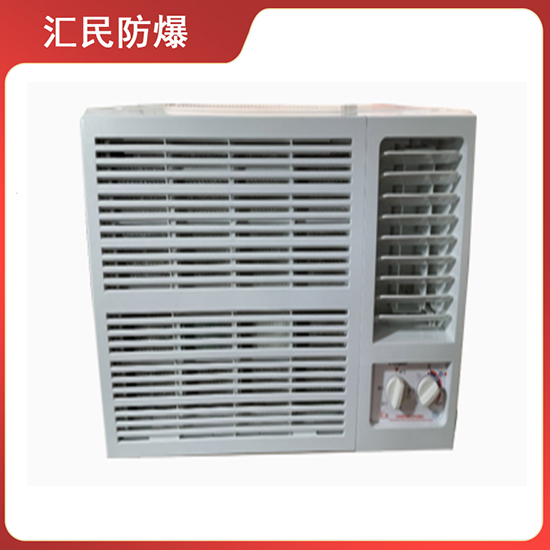

安徽匯民防爆電氣有限公司ATEX防爆空調機

  二、冷卻器

  冷卻器是換熱器的一種,這類換熱器常選用水或氣體做為冷卻介質正常運轉,因而,冷卻器可以分為風冷和水冷兩類。

  1、風冷式冷凝器:

  由多組環形風機盤管構成,在風機盤管另加有傳熱管。風機盤管構成一側設定冷疑離心風機。環形風機盤管大多采用φ10×1~φ16×1的小路空調銅管錯排;傳熱管選用親水鋁箔持續總體片,一片厚度0.1~0.6mm,片間節矩為1.5~4mm,多片組成傳熱管組。傳熱管組與風機盤管之間用液壓機或壓擠脹緊方法固定不動。

  2、水冷式冷凝器:

  用冷卻水髙壓汽態冷媒而使其冷疑的機器稱作水冷式冷凝器。常見的水冷式冷凝器有殼管冷卻器、防水套管式冷卻器和電焊焊接板式冷凝器。在其中制得熱水的空氣能熱泵中大多采用套管式冷卻器和電焊焊接板式冷凝器。

  三、節流裝置

  節流裝置是構成制冷機組的主要構件,依照節流方法的不一樣,可分為電子膨脹閥節流,手動膨脹閥節流,浮球開關空調膨脹閥節流,熱力膨脹閥節流,毛細管節流,孔板流閥。主要功能有:

  1、對髙壓液體冷媒開展節流降壓,確保冷卻器與空調蒸發器間的壓差,以便空調蒸發器里的液體冷媒在標準的低電壓下蒸發吸熱,以達到致冷減溫的效果;與此同時使冷卻器里的汽態冷媒,在給出的高壓下放熱反應冷疑。

  2、調整供入空調蒸發器的冷媒總流量,以滿足空調蒸發器耗熱量轉變,從而減少因一部分冷媒在冷凝器中未得揮發,進入制冷機組,造成濕縮小乃至沖缸安全事故,時因供液不夠,導致冷凝器的換熱總面積未靈活運用,造成制冷壓縮機吸氣壓力減少,致冷能力下降。

  四、空調蒸發器

  空調蒸發器分成制冷液態和冷卻空氣兩類。

  蒸發冷卻式空調蒸發器用以直接使用冷卻空氣,冷媒在管內流動氣化,氣體在管內流動性被制冷。外觀設計和結構和風冷式冷凝器類似。其風機盤管一般采用孔徑為10~18mm的空調銅管,傳熱管一般采用平板型或波浪紋形持續一體式親水性鋁塊。片厚0.2~0.3mm,片間節矩尺寸與蒸發溫度相關。蒸發溫度高,傳熱管管中不起霜時,片距在2~4mm蒸發溫度比較低時,傳熱管管上起霜,會影響到空氣對流,片距應大一些,可用在6~12mm。
